Дисковые тормоза с перфорированными дисками для УАЗ военный задний мост с суппортом ГАЗ

Внимание:
При установке данного комплекта тормозов ,штатные колесные диски R15 не установятся. Установятся или литые диски R15 с нулевым и отрицательным вылетом или диски R16.

Размер товара в упаковке (мм): 225х500х420
Вес, кг: 28,5 кг

1. Устанавливаются на задний мост УАЗ 469, 3151, Барс, 452, 3741, 3303 (Буханка) и их модификаций в замен штатных барабанных тормозов
2. В комплектах применяются только оригинальные комплектующие. Никаких восстановленных деталей!!!
3. Комплекты дисковых тормозов с суппортом ГАЗ и ВАЗ - недорогие, надежные, простые в установке и обслуживании.
Применяются колодки ГАЗ 3302-3501090

Комплекты передних и задних дисковых тормозов для автомобилей УАЗ 2206, 3962, 3151, 3163, 2360, 2363, 3303, 3741, 3909 и их модификаций выпускаются по технологическому регламенту производителя.

Суппорт ГАЗ имеет гальваническое покрытие, которое защищает металл от коррозии, влияет на качество готовых изделий, их долговечность и эксплуатационные характеристики.

Преимущества дисковых тормозов УАЗ с перфорированными дисками перед барабанными.

• стабильное ощущение торможения при всех температурах: механизм дисковой системы тормозов (пара колодки и диск) открыт и при движении происходит естественное охлаждение встречным воздушным потоком, в отличии барабанных, где контактирующий момент скрыт барабаном;
• перфорированный диск имеет две фрикционные поверхности диска, разделённые перемычками, данная конструкция служит отличной циркуляции воздуха, а отверстия и канавки, лучшему отводу тепла;
• более высокие показатели характеристик при эксплуатации: уменьшение тормозного пути и более высокая скорость срабатывания дисковых механизмов, за счет равномерного контакта плоских поверхностей колодок и диска, перед барабанными, где поверхности контакта полукруглые;
• постоянное обновление тормозной поверхности от абразивной пыли и выработки, для оптимальной работы. Канавки и шлицы перфорированного диска срезают нагар (слой сгоревшего фрикционного материала);
• отсутствие тепловой деформации диска, благодаря отличной теплоотдаче;
• при попадании в барабанную тормозную систему воды, тормоза пропадают и приходят в действие лишь после многократного нажатия педали;
• канавки и шлицы перфорированного диска служат отводом воды, тормозной пыли и газов от рабочих поверхностей;
• по испытаниям, тормозной путь на скорости 80 км/ч, у барабанной системы составляет 70м, при дисковой 55м;
• простое и экономичное содержание.

Дисковые тормоза "Автогур73" отличаются от штатных, установленных на конвейере УАЗ, тем, что устанавливаются на мосты, предназначенные для барабанной тормозной системы. Суппорт тормозного механизма, при помощи кронштейна, выполненного в виде планшайбы, устанавливается в места крепления барабанной тормозной системы.

Преимущества дисковых тормозов "Атогур73":

• надёжность и высокое качество комплектующих, никаких восстановленных деталей;
• простота в установке;
• недорогая цена, при соблюдении всех параметров отвечающих за качество и безопасность.

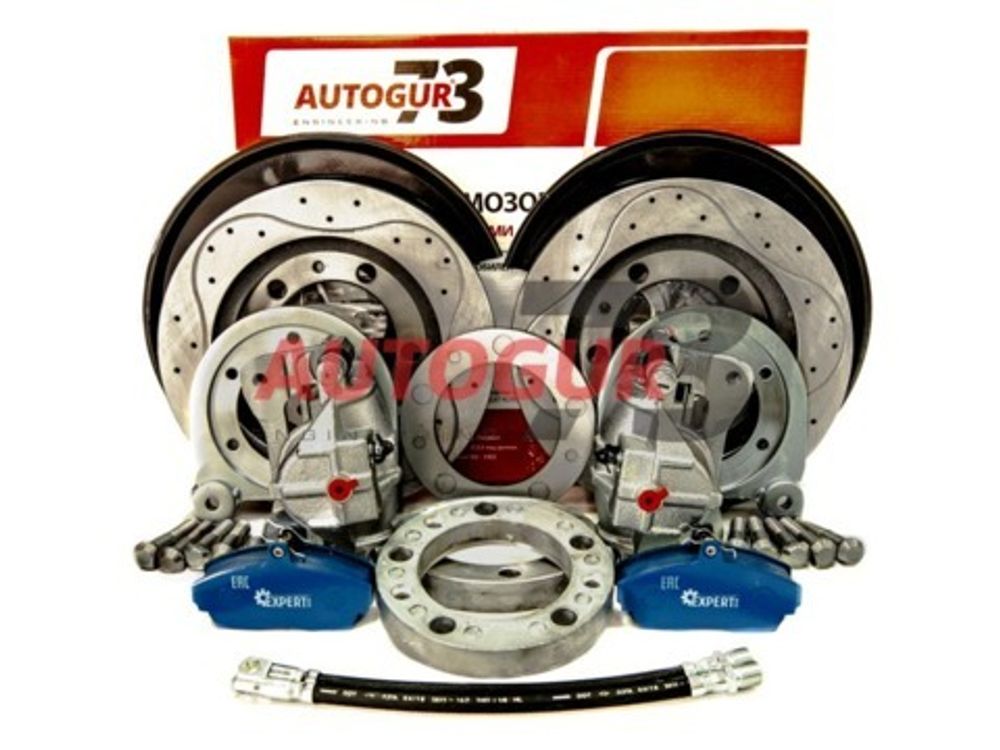

Комплект поставки:

1. Диск тормозной УАЗ 3160 перфорированный 2 шт
2. Суппорт ГАЗель в сборе с колодками 2 шт
3. Кронштейн крепления суппорта ГАЗ на военный мост 2 шт
4. Щиток защитный тормозного диска УАЗ 3160 2 шт
5. Штуцер тормозного шланга 2 шт
6. Шайба медная d8 6 шт
7. Шайба фиксаторная 2 шт
8. Болт М12*25 с мелкой резьбой шаг 1,25 4 шт
9. Шланг тормозной задний короткий под супорт ГАЗ 469-3503160-28 2 шт.
Шланги просты в установке, т.к. разработаны специально под лифтованные автомобили и выполнены без лишних переходников.
10. Штуцер ГТЦ н/о (переходник со шланга на тормозную трубку) 2 шт
11. Гроверная шайба d12 4 шт
12. Гайка тормозного шланга 2 шт
13. Винт м8*35 для крепления диска тормозного 6 шт
14. Кронштейн крепления шланга 2 шт
15. Проставка под диск на военный мост УАЗ (алюминевая) 2 шт
16. Шпилька колесная длинная 10 шт
17. Шайба регулировочная дормозного диска УАЗ 4 шт
18. Тормозная жидкость 1 шт

Упаковка: ящик + фирменный пенал, инструкция

Установка:

1. Снимаем колесо.
2. Отворачиваем и снимаем тормозной барабан.
3. Отворачиваем и снимаем ступицу с подшипниками и сальником.
4. Отворачиваем тормозную трубку от рабочего тормозного цилиндра.
5. Демонтируем барабанный тормоз вместе с защитным кожухом.
6. Снимаем цапфу.
7. Очищаем от грязи посадочное место на поворотном кулаке.
8. Устанавливаем кронштейн крепления суппорта бобышками наружу на поворотный кулак, цапфу и щиток тормозного диска, все закрепляем штатными болтами.
9. Выбиваем старые шпильки из ступицы, ставим новые, одеваем проставку.
10. Устанавливаем на мост ступицу с подшипниками и сальником.
11. Устанавливаем тормозной диск, закрепив его винтами М 8*35.

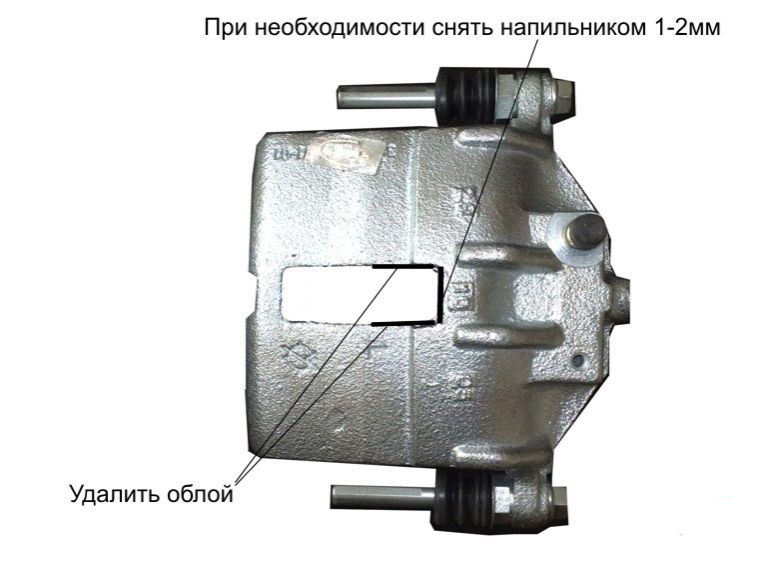

12. На суппорте срезаем болгаркой литейный наплыв. Возможно еще придется слегка подрезать болгаркой тоже место на кулаке. Также в виду того, что в данном комплекте используются суппорта «ГАЗ», а тормозные диски «УАЗ» нужно доработать суппорт как показано на рисунке. Устанавливаем суппорт на кронштейн при помощи двух болтов М12*1.25*22 и пружинных шайб. Проверяем, что бы диск нормально крутился.
13. Отворачиваем внутреннюю гайку задней стремянки и установить под нее кронштейн крепления шланга, затягиваем гайку.
14. Вкручиваем тормозной шланг в суппорт надев на штуцер шланга медную шайбу d10.
15. Вставляем другой конец тормозного шланга в кронштейн на стремянке и закрепить его гайкой. Ввернуть в шланг тормозную трубку. Если диаметр резьбы трубки больше внутреннего диаметра резьбы шланга, то следует поставить между ними штуцер м12 с медной шайбой  d10.
16. Прокачиваем тормозную систему согласно инструкции по эксплуатации автомобиля.

Внимание:

При эксплуатации автомобиля с дисковыми тормозами в тяжелых дорожных условиях, просим обратить внимание на момент затяжки колесных гаек через каждые 100-200 км. Момент затяжки должен быть равен 10 кгс/м.
